炼油厂的氢气回收
高压排放气
对于渣油加氢(RDS)、蜡油加氢和加氢裂化等装置，在精制过程中，为保持反应器中足够的氢分压，需不断地向外排放所产生的低碳烃，同时会排掉很多氢气。通常，排放气中H2浓度在75-90%(mol)，排放压力在9.5~19.0MPaG之间，气体体积流量在20000~55000Nm3/hr之间。采用膜分离技术可以回收95%以上的纯度为97%(mol)以上的H2，可以直接返回新氢压缩机的入口或柴油加氢装置。

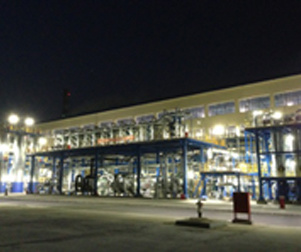

用途：330万吨渣油加氢(RDS)的循环放空气中的H2回收
处理量：55,000Nm3/d
主要性能：
• 设计压力：18MPa
• H2的回收率：≥93%
• 产品H2的纯度：≥98%
用户：中化集团
地点：福建泉州
低压放空气
加氢精制、汽/柴/煤油加氢裂化和蜡油等低分气等装置中的低压放空气中H2浓度大约60-70%，压力~2.0MpaG，流量约20000~50000Nm3/h，通过膜分离后，H2纯度可以提高到90~95%，增压后可以直接进入低纯氢管网或者再进入现有PSA系统纯化。

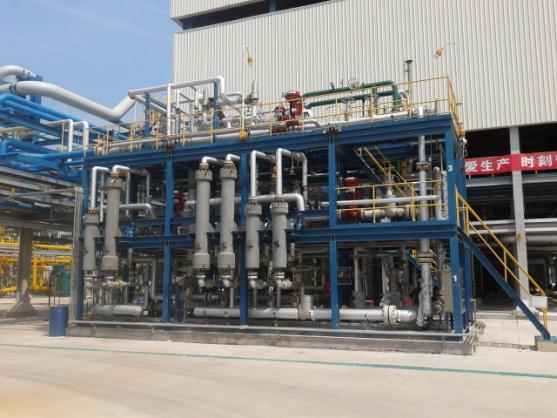

用途：加氢精制低分气中的H2回收
处理量：20,000Nm3/d
主要性能：
• 设计压力：2.4Mpa
• H2的回收率：≥92%
• 产品H2的纯度：≥92%
用户：中石化
地点：广西青州
FCC干气
来自重催、蜡催和轻烃回收等装置的FCC干气中H2纯度只有20-30%，压力0.05Mpa，流量大约50000Nm3/hr，通常增压脱硫后到后进入膜系统，可以得到纯度为90%的氢气，再增压后进入PSA系统得到纯氢。
用途：FCC干气中的H2回收
处理量：59000Nm3/hr
主要性能：
• 设计压力：2.4Mpa
• H2的回收率：≥80%
• 产品H2的纯度：≥99.5%
用户：中石油
地点：吉林
